一、引言​

在科技飞速发展的当下，微纳加工技术作为众多前沿领域的核心支撑，其重要性日益凸显。从半导体芯片制造到生物医疗的微观器件制备，从微机电系统（MEMS）到纳米材料应用，微纳加工技术为科技创新注入源源不断的动力。为助力科研机构、高校及企业在微纳领域的深入探索与创新，南京拓展科技有限公司凭借丰富的经验和专业的技术团队，参与了众多微纳加工平台的建设，打造了超高精密的实验环境。下面为您介绍微纳加工平台实验室建设技术方案。​

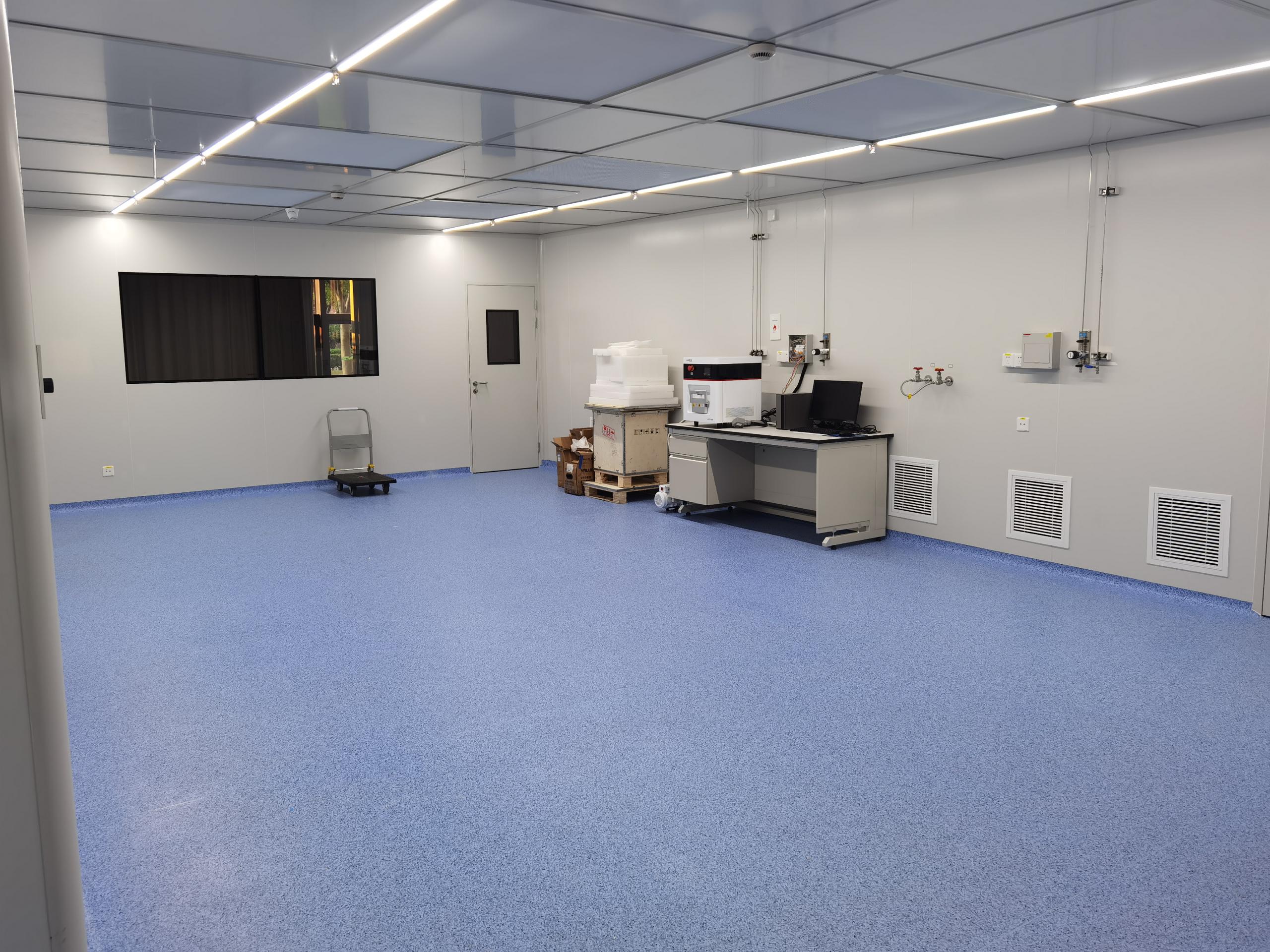

- 南京拓展科技参建的南京大学（苏州）微纳加工平台 -

二、微纳加工平台实验室核心定位与特色​

微纳加工平台实验室是集高精度加工、先进材料制备、性能测试分析于一体的综合性科研与生产枢纽，是推动微纳技术从理论研究走向实际应用的关键载体。其核心定位在于为用户提供从微纳结构设计、制备到器件集成、性能表征的全流程解决方案，满足不同领域对微纳尺度材料与器件的多样化需求。​

该平台实验室具有显著的技术特色：一是跨尺度加工能力，可实现从微米级到纳米级的连续尺度加工，覆盖从传统 MEMS 器件到量子点、纳米线等新型纳米结构的制备需求；二是多材料兼容特性，能够对半导体、金属、陶瓷、聚合物等多种材料进行加工与集成，为异质材料器件的研发提供有力支撑；三是工艺模块化设计，各加工与测试模块既相互独立又可灵活组合，可根据具体科研项目或生产任务快速调整工艺路线，大幅提升实验效率；四是智能化集成水平，通过引入物联网技术与自动化控制系统，实现设备运行状态实时监控、工艺参数智能优化及实验数据自动采集分析，为高精度、高重复性加工提供保障。​

在系统性优势方面，平台实验室构建了完善的质量控制体系，通过严格的工艺标准化管理与设备定期校准，确保加工精度与实验结果的可靠性；同时，依托专业的技术服务团队，可为用户提供从工艺开发、设备操作到问题诊断的全周期技术支持，降低用户的使用门槛。此外，平台注重开放性与共享性，可通过合理的资源调度机制，实现设备与技术资源的高效利用，为多学科交叉研究与产业协同创新提供优质平台。​微纳加工平台实验室的建设，将有效解决微纳加工领域面临的设备分散、工艺不兼容、技术门槛高等问题，为微电子、光电子、生物医药、新能源等领域的基础研究与产业升级提供强大的技术支撑，加速科研成果向实际生产力的转化。​



三、实验室规划​

3.1 功能分区设计​

1. 光刻区域：作为微纳加工的关键环节，光刻区域配备高精度的光刻设备，包括紫外光刻系统与先进的电子束光刻设备。前者适用于较大尺寸微纳结构的批量生产，具备操作简便、效率高的优势；后者则可实现纳米级别的超高分辨率图形转移，满足对微小尺寸结构有严苛要求的科研项目与高端制造需求。同时，配备匀胶机、烘胶机等辅助设备，确保光刻胶在基片上均匀涂布与固化，为高质量光刻奠定基础。​

2. 薄膜沉积区域：该区域拥有多种薄膜沉积设备，如物理气相沉积（PVD）系统，可通过蒸发、溅射等方式在基片表面沉积金属、合金及化合物薄膜，用于制作电极、阻挡层等结构；化学气相沉积（CVD）设备能够在较低温度下生长高质量的半导体、绝缘材料薄膜，满足不同材料体系与工艺条件的需求。此外，分子束外延（MBE）设备可精确控制原子级别的薄膜生长，制备出具有原子级平整度和精确组分控制的外延层，适用于半导体量子结构、新型材料的研究与开发。​

3. 刻蚀区域：刻蚀工艺是去除不需要材料，实现微纳结构精确成型的重要手段。刻蚀区域配置干法刻蚀设备，如反应离子刻蚀（RIE）、电感耦合等离子体刻蚀（ICP）等，能够实现对多种材料的各向异性刻蚀，获得高深宽比的精细结构；湿法刻蚀设备则用于一些对刻蚀选择性要求较高、大面积图形的刻蚀工艺。同时，配备相应的刻蚀终点检测系统，确保刻蚀过程的精确控制与工艺重复性。​

4. 清洗与预处理区域：在微纳加工前，基片的清洗与预处理至关重要。此区域配备超声波清洗机、兆声清洗设备以及化学清洗槽，可有效去除基片表面的油污、颗粒污染物等杂质，确保基片表面达到极高的洁净度。同时，设有表面预处理设备，如等离子体清洗机，能够对基片表面进行活化处理，增强后续薄膜沉积、光刻胶粘附等工艺的效果。​

5. 测试与表征区域：为准确评估微纳加工结构与器件的性能，测试与表征区域配备一系列先进的分析仪器。扫描电子显微镜（SEM）用于观察微纳结构的表面形貌，分辨率可达纳米级别；原子力显微镜（AFM）可对样品表面的微观形貌、力学性能等进行精确测量；能谱仪（EDS）、X 射线光电子能谱仪（XPS）等用于分析材料的成分与化学态。此外，还配备电学测试系统、光学测试设备等，满足对微纳器件电学、光学性能的全面测试需求。​

6. 辅助功能区：辅助功能区包括材料存储间、气瓶间、纯水制备间、化学品存储间等。材料存储间用于存放各类基片、光刻胶、掩模版等加工材料，按照不同材料的性质与存储要求进行分类存放，确保材料的质量与安全性。气瓶间集中存放用于刻蚀、沉积等工艺的特种气体，配备完善的气体泄漏检测与通风系统，保障气体使用的安全。纯水制备间通过多级过滤、反渗透等工艺制备满足微纳加工需求的超纯水，用于清洗、湿法刻蚀等工艺环节。化学品存储间用于存放各类化学试剂，根据试剂的危险性进行分类存储，并配备相应的防护与应急处理设施。​

3.2 空间布局规划​

1. 整体布局原则：以工艺流程为导向，遵循从清洗预处理、光刻、薄膜沉积、刻蚀到测试表征的顺序，合理安排各功能区域的位置，使物料与人员流动路径最短、最顺畅，减少交叉污染与工艺干扰。同时，充分考虑设备的尺寸、重量、安装与维护需求，预留足够的操作空间与设备搬运通道。​

2. 洁净区与非洁净区划分：将对环境洁净度要求较高的光刻、薄膜沉积、刻蚀等区域划分为洁净区，采用正压送风系统，确保洁净区内的空气洁净度达到千级甚至百级标准。洁净区与非洁净区之间设置缓冲间，人员与物料进出洁净区时需经过缓冲间进行净化处理，防止非洁净区的污染物进入洁净区。​

3. 人流与物流通道设计：设置独立的人员通道与物料通道，避免人员与物料在流动过程中相互干扰。人员通道配备门禁系统，对进入实验室的人员进行权限管理，确保实验室的安全与秩序。物料通道则配备传递窗、自动物流传输系统等设备，实现物料在不同功能区域之间的高效、洁净传输。​

4. 设备布局优化：根据设备的使用频率与关联性，合理布局设备。将常用设备放置在便于操作与维护的位置，减少操作人员的行走距离。对于产生振动、噪声或废气的设备，采取相应的隔振、隔音与废气处理措施，并将其布置在远离对振动、噪声敏感设备的区域，避免对其他设备与实验过程造成影响。​



   - 南京拓展科技参建的浙江大学（海宁）微纳加工平台 -

四、设备选型与配置​

4.1 光刻设备​

1. 紫外光刻系统：选择具有高分辨率、大视场、高精度对准功能的紫外光刻设备。例如，某品牌的紫外光刻系统采用先进的光学曝光技术，分辨率可达 2μm，能够满足大部分微米级微纳结构的光刻需求。设备配备自动对准系统，对准精度可达 ±0.5μm，可实现多批次、高精度的光刻加工。同时，具备多种曝光模式，如接触式曝光、接近式曝光与投影式曝光，可根据不同的光刻工艺要求灵活选择。​

2. 电子束光刻设备：为满足纳米级光刻需求，选用高性能的电子束光刻设备。该设备利用电子束对光刻胶进行曝光，分辨率可达 10nm 以下，能够制备出极其精细的纳米结构。配备先进的图形发生器与电子束控制系统，可实现复杂图形的快速、精确写入。同时，具备高真空环境与低噪声设计，确保电子束的稳定性与光刻质量。​

4.2 薄膜沉积设备​

1. 物理气相沉积（PVD）系统：配置磁控溅射 PVD 设备，可实现对多种金属、合金及化合物材料的溅射沉积。设备配备多个溅射靶材，可通过控制溅射功率、时间等参数精确控制薄膜的厚度与成分。例如，某品牌的磁控溅射 PVD 系统，能够在基片上沉积出均匀性优于 ±2% 的金属薄膜，且具备快速换靶功能，提高生产效率。此外，还可配备蒸发源，实现蒸发镀膜工艺，满足不同薄膜制备需求。​

2. 化学气相沉积（CVD）设备：选用常压 CVD（APCVD）与低压 CVD（LPCVD）设备相结合的配置方案。APCVD 设备适用于大面积、快速薄膜生长，能够在较短时间内沉积出高质量的二氧化硅、氮化硅等绝缘材料薄膜。LPCVD 设备则在较低压力下进行薄膜生长，可有效提高薄膜的质量与均匀性，适用于半导体材料薄膜的生长。例如，某品牌的 LPCVD 设备可生长出厚度均匀性优于 ±1% 的硅外延层，满足集成电路制造等高端应用需求。​

3. 分子束外延（MBE）设备：采用超高真空 MBE 系统，配备多种元素源与精确的束流控制系统，可实现对 III-V 族、II-VI 族等化合物半导体材料的原子级精确外延生长。设备具备实时监控与反馈控制功能，能够根据生长过程中的实时监测数据调整生长参数，确保外延层的质量与性能。例如，某品牌的 MBE 设备可生长出原子级平整度的量子阱结构，用于制备高性能的光电器件。​

4.3 刻蚀设备​

1. 干法刻蚀设备：配备反应离子刻蚀（RIE）与电感耦合等离子体刻蚀（ICP）设备。RIE 设备适用于对刻蚀精度要求较高、各向异性刻蚀的工艺，能够实现对硅、二氧化硅、氮化硅等材料的精细刻蚀。ICP 设备则具有更高的等离子体密度与刻蚀速率，适用于高深宽比结构的刻蚀，如 MEMS 器件的制造。例如，某品牌的 ICP 刻蚀设备可实现对硅材料的刻蚀深宽比达到 10:1 以上，且刻蚀均匀性良好。​

2. 湿法刻蚀设备：选用自动化程度高、刻蚀选择性好的湿法刻蚀设备。设备配备精确的温度控制系统与化学试剂输送系统，能够根据不同的刻蚀工艺要求精确控制刻蚀温度、试剂浓度与刻蚀时间。例如，某品牌的湿法刻蚀设备在对硅材料进行刻蚀时，对二氧化硅的刻蚀选择性可达 100:1 以上，可有效保护不需要刻蚀的区域。​

4.4 测试与表征设备​

1. 扫描电子显微镜（SEM）：选择高分辨率、大景深的 SEM 设备，能够对微纳结构的表面形貌进行清晰观察。设备配备场发射电子枪，分辨率可达 1nm 以下，可用于观察纳米级别的细微结构。同时，具备多种信号探测器，如二次电子探测器、背散射电子探测器等，可提供丰富的材料信息。​

2. 原子力显微镜（AFM）：选用具有高分辨率、多种成像模式的 AFM 设备。设备能够对样品表面的微观形貌进行原子级分辨率的测量，同时可进行力谱分析、表面电学性能测量等。例如，某品牌的 AFM 设备在轻敲模式下的分辨率可达 0.1nm，可用于研究纳米材料的表面结构与性能。​

3. 能谱仪（EDS）与 X 射线光电子能谱仪（XPS）：EDS 用于分析材料的元素成分，具有快速、准确的特点。XPS 则可对材料表面的化学态进行深度分析，确定元素的化学结合状态与含量。例如，某品牌的 EDS 设备可在几分钟内完成对样品的元素定性与定量分析，XPS 设备的能量分辨率可达 0.1eV，能够精确分析材料表面的化学结构。​

4. 电学测试系统：配备高精度的半导体参数分析仪、探针台等设备，可对微纳器件的电学性能进行全面测试，如电流 - 电压特性、电容 - 电压特性等。例如，某品牌的半导体参数分析仪能够提供高精度的电压、电流源，测量精度可达皮安级与微伏级，满足对微小电流、电压信号的测试需求。​

5. 光学测试设备：选用光谱分析仪、光功率计、显微镜等光学测试设备，可对微纳光电器件的光学性能进行测试，如光谱响应、光功率传输等。例如，某品牌的光谱分析仪波长范围覆盖紫外 - 可见 - 近红外波段，波长分辨率可达 0.1nm，可用于分析光电器件的光谱特性。​

五、环境控制系统​

5.1 洁净室设计​

1. 洁净度等级：根据微纳加工工艺的要求，将光刻、薄膜沉积、刻蚀等关键区域的洁净度等级设定为百级，测试与表征区域、辅助功能区的洁净度等级设定为千级。采用垂直单向流或水平单向流的气流组织形式，确保洁净室内的空气均匀流动，有效去除尘埃粒子等污染物。​

2. 空气过滤系统：洁净室的送风系统采用三级过滤，初效过滤器过滤掉大颗粒灰尘，中效过滤器进一步去除较小颗粒污染物，高效过滤器（HEPA）对粒径 0.3μm 以上的粒子过滤效率达到 99.97% 以上，确保送入洁净室的空气达到极高的洁净度标准。同时，定期对过滤器进行检测与更换，保证过滤效果。​

3. 正压控制：洁净室保持正压状态，与相邻区域的压差控制在 5-10Pa 之间，防止外界污染物通过门窗、缝隙等进入洁净室。通过安装压差传感器与自动调节阀，实时监测与控制洁净室的正压值，确保正压控制的稳定性。​

5.2 温湿度控制​

1. 温度控制：微纳加工工艺对温度变化非常敏感，因此实验室配备高精度的温度控制系统。采用恒温恒湿空调机组，通过制冷、制热、加湿、除湿等功能，将实验室的温度控制在 22±1℃范围内，温度波动控制在 ±0.5℃/h 以内。对于对温度要求极高的光刻、电子束曝光等设备，设置独立的高精度温度控制单元，确保设备工作环境的温度稳定性。​

2. 湿度控制：湿度对光刻胶的粘附性、薄膜的生长质量等也有重要影响。实验室的湿度控制系统将相对湿度控制在 40%-60% 范围内，湿度波动控制在 ±5% 以内。通过安装湿度传感器与湿度调节设备，实时监测与调节实验室的湿度，确保微纳加工工艺的顺利进行。​

5.3 振动与噪声控制​

1. 振动控制：为减少外界振动对微纳加工设备的影响，实验室采取多种隔振措施。对建筑物进行基础隔振设计，采用隔振垫、弹簧隔振器等将建筑物与地面的振动隔离。对于光刻、电子显微镜等对振动敏感的设备，设置独立的隔振平台，采用空气弹簧隔振、橡胶隔振等技术，将设备的振动控制在极低水平。例如，对于电子束曝光设备，将其振动控制在 VC-F 级标准以下，确保设备的正常运行与高精度加工。​

2. 噪声控制：通过选用低噪声设备、对设备进行隔音处理、设置隔音墙等措施，将实验室的噪声控制在 65dB (A) 以下。对于产生噪声较大的真空泵、风机等设备，采用隔音罩、消声器等降噪设备，减少噪声对实验人员与实验过程的干扰。​

5.4 废气与废水处理​

1. 废气处理：实验室产生的废气主要包括酸性废气、碱性废气、有机废气等。针对不同类型的废气，采用相应的废气处理设备。酸性废气通过碱液喷淋塔进行中和处理，碱性废气通过酸液喷淋塔进行中和处理，有机废气通过活性炭吸附、催化燃烧等方式进行处理。确保废气排放达到国家环保标准，减少对环境的污染。​

2. 废水处理：实验室的废水主要包括含酸废水、含碱废水、含重金属废水等。废水处理系统采用中和、沉淀、过滤、离子交换等工艺，对不同类型的废水进行分类处理。将处理后的废水达到排放标准后排放，对于可回收利用的废水，通过反渗透等技术进行回收处理，实现水资源的循环利用。​

六、实验室管理系统​

6.1 设备管理​

1. 设备台账建立：对实验室的所有设备建立详细的台账，记录设备的名称、型号、生产厂家、购置时间、设备编号、技术参数、使用说明书、维护记录等信息，方便设备的管理与维护。​

2. 设备维护计划制定：根据设备的使用情况与厂家建议，制定合理的设备维护计划。定期对设备进行保养、校准、维修等维护工作，确保设备的正常运行与性能稳定。同时，建立设备维护记录档案，记录每次维护的时间、内容、维护人员等信息，便于跟踪设备的维护历史。​

3. 设备故障报修与处理：建立设备故障报修机制，当设备出现故障时，操作人员可通过在线报修系统或电话等方式及时报修。维修人员接到报修信息后，应在规定时间内响应，并尽快对设备进行故障诊断与修复。对于重大设备故障，应组织专家进行会诊，制定解决方案，确保设备尽快恢复正常运行。​

6.2 人员管理​

1. 人员培训与资质认证：对进入实验室的人员进行全面的培训，包括安全操作规程、设备操作技能、实验工艺等方面的培训。培训合格后，颁发相应的资质证书，只有获得资质认证的人员才能操作相应的设备与进行实验。同时，定期对人员进行复训，确保人员的操作技能与安全意识始终保持在较高水平。​

2. 人员权限管理：根据人员的工作岗位与职责，设置不同的人员权限。例如，实验室管理人员具有设备管理、人员管理、实验数据管理等最高权限；设备操作人员具有设备操作、日常维护等权限；实验人员具有在规定设备上进行实验的权限。通过人员权限管理，确保实验室的安全与秩序。​

3. 人员考核与激励机制：建立人员考核机制，定期对人员的工作表现、实验成果、安全操作等方面进行考核。对于表现优秀的人员，给予相应的奖励，如奖金、荣誉证书等；对于表现不佳的人员，进行批评教育与培训，督促其改进。通过考核与激励机制，提高人员的工作积极性与责任心。​

6.3 实验流程管理​

1. 实验预约与排程：实验人员通过实验室管理系统进行实验预约，填写实验项目、所需设备、实验时间等信息。实验室管理人员根据设备的使用情况与人员预约信息，进行实验排程，合理安排设备与实验时间，提高实验室的使用效率。​

2. 实验过程监控：在实验过程中，通过安装监控摄像头、设备运行状态监测系统等手段，对实验过程进行实时监控。确保实验人员按照操作规程进行实验，防止因操作不当导致设备损坏或实验事故的发生。同时，可对实验数据进行实时采集与记录，便于后续的数据分析与处理。​

3. 实验数据管理：建立实验数据管理系统，对实验过程中产生的数据进行集中存储、管理与分析。实验人员可通过系统上传实验数据，设置数据访问权限，确保数据的安全性与保密性。系统具备数据查询、统计分析、报表生成等功能，为实验结果的评估与科研成果的总结提供有力支持。​


更多微纳加工平台实验室建设内容，请咨询南京拓展科技有限公司。
