电镜实验室的专业设计与建设方案-南京拓展科技
发布时间：
2025-07-14 16:48
一个科学、合理的电镜实验室能够为电镜的稳定运行提供良好环境，保障实验数据的准确性和可靠性。作为专业的实验室建设服务商，南京拓展科技有限公司在电镜实验室设计和建设方面拥有丰富的经验，以下将详细介绍电镜实验室设计要点、建设流程及注意事项。
一、设计要点

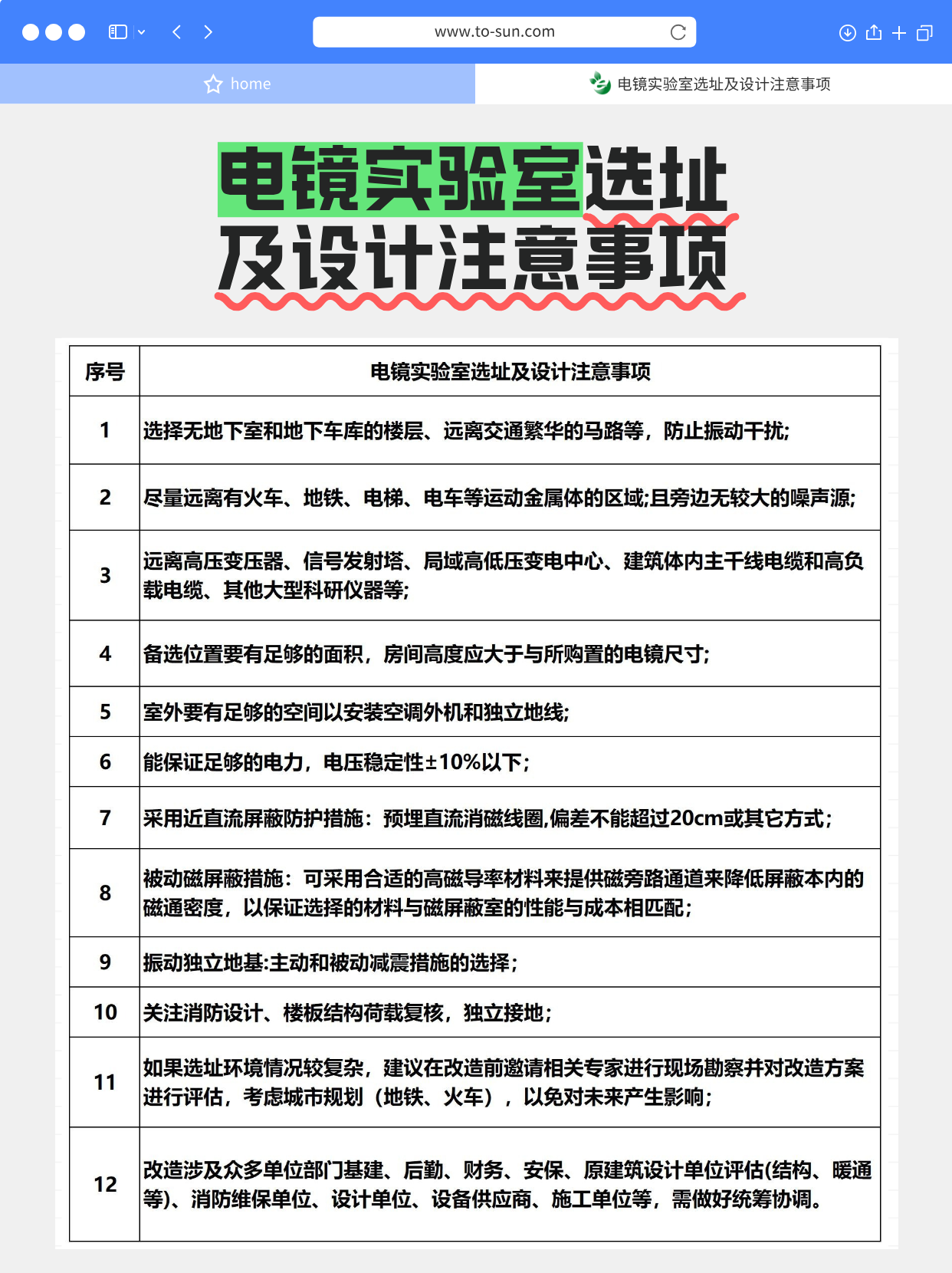

场地选择
电镜对环境极为敏感，电镜实验室场地选择需满足严格要求。电镜应远离振源，因为振动会严重影响电镜的成像质量和分辨率。大型机械设备运行区域（如工厂的车间）、交通繁忙路段（如主干道、火车站附近）等都是强振源，电镜实验室与这些区域的距离应根据振源的强度进行合理规划，一般建议至少保持 50 米以上的距离。
同时，电镜实验室要远离磁场和电场干扰源。磁场会使电子束发生偏转，影响成像精度；电场干扰可能导致电镜电路系统不稳定。高压变电站、大型电机、高频设备等都属于强磁场和电场干扰源，电镜实验室应避开这些区域，若无法完全避开，需采取有效的屏蔽措施，如安装磁屏蔽层和电屏蔽网。
布局规划
合理的布局规划是提高电镜实验室工作效率和安全性的关键。电镜实验室应划分多个功能区域，各区域之间协调配合，形成顺畅的工作流程。
样品制备区是进行样品前处理的地方，需要配备各种样品制备设备，如切片机、镀膜机、离子溅射仪等。该区域应靠近电镜操作区，方便样品的传递，但要避免样品制备过程中产生的粉尘、水汽等影响电镜实验室的运行环境。
电镜操作区是电镜实验室的核心区域，应放置电镜主机、控制柜等设备。该区域需要保持宽敞、整洁，避免无关人员随意进出，以减少干扰。电镜的放置位置应考虑操作的便利性和维护的方便性，周围应预留足够的空间，一般建议至少留有 1.5 米以上的通道。
数据分析区用于对电镜采集的数据进行处理和分析，应配备高性能的计算机、打印机、数据存储设备等。该区域可与电镜操作区相邻，也可单独设置，但要保证数据传输的顺畅，这对电镜实验室的整体运行效率很重要。
此外，电镜实验室还应设置辅助区域，如试剂储存区、设备维修区、更衣区等。试剂储存区要根据试剂的性质进行分类存放，危险品需单独存放并采取安全防护措施；设备维修区应配备必要的维修工具和备件；更衣区则用于实验人员更换实验服、鞋子等，减少外界污染物带入电镜实验室。
二、环境控制
电镜对环境的温度、湿度、洁净度有严格要求，电镜实验室必须进行有效的环境控制。
温度方面，电镜运行时对温度波动非常敏感，电镜实验室的温度应保持在 20℃±2℃的范围内，且温度波动每小时不超过 ±1℃。为达到这一要求，电镜实验室需配备高精度的空调系统，采用恒温恒湿空调机组，并进行合理的气流组织设计，确保室内温度均匀稳定。
湿度控制也很重要，电镜实验室的相对湿度应保持在 45%-65% 之间。湿度过高会导致设备生锈、电路短路等问题；湿度过低则容易产生静电，损坏电镜的电子元件。可通过空调系统的加湿和除湿功能来控制电镜实验室的湿度，同时在电镜实验室内安装湿度监测仪，实时监控湿度变化。
洁净度方面，电镜实验室的洁净度等级一般要求达到 Class 1000-Class 10000（ISO 8-ISO 7）。为保证洁净度，电镜实验室应采用洁净室设计，安装高效空气过滤器（HEPA）或超高效空气过滤器（ULPA），形成单向流或乱流的洁净气流组织。同时，要控制人员和物品的进出，减少外界污染物的带入，定期对电镜实验室进行清洁和维护。
三、建设流程
前期准备
前期准备工作是电镜实验室建设的基础，直接影响后续建设工作的顺利进行。
需求分析是前期准备的首要环节，需要详细了解电镜实验室的用途、规模、检测项目等信息。不同的电镜类型（如透射电镜、扫描电镜）和实验需求对电镜实验室的设计要求不同，因此要与用户充分沟通，明确各项指标，如电镜的型号、数量、未来的扩展需求等。
方案设计是在需求分析的基础上进行的，由专业的设计团队根据相关标准和规范，结合电镜实验室的实际情况，制定详细的设计方案。方案应包括电镜实验室的平面布局图、剖面图、管线布置图、设备配置清单、环境控制参数等内容。设计方案需经过用户审核确认后才能进入下一步。
预算编制要根据设计方案和市场行情，对电镜实验室建设所需的各项费用进行详细核算，包括土建工程费、设备购置费、安装工程费、设计费、监理费等。预算编制要力求准确、合理，为项目的资金筹备提供依据。
中期建设
中期建设阶段涉及多个施工环节，需要严格按照设计方案和相关标准进行施工，确保电镜实验室工程质量。
土建施工主要包括电镜实验室的墙体砌筑、地面处理、门窗安装等。地面应采用平整、耐磨、防静电的材料，如环氧树脂地坪；墙体应采用防火、防潮、隔音的材料；门窗应具有良好的密封性，以保证电镜实验室的洁净度和环境稳定性。
设备安装是中期建设的关键环节，需要由专业的技术人员按照设备的安装说明书和设计要求进行操作。电镜的安装要保证水平、稳固，避免振动；相关的辅助设备（如真空系统、冷却系统、电源系统等）要与电镜正确连接，确保设备之间的协调运行，这对电镜实验室的正常运转至关重要。
例如，在南京拓展科技建设的某冷冻电镜实验室建设项目中，有以下要求：
恒温低湿: 通常20℃，温度波动1℃/24 h，湿度小于45 %。
洁净度:十万级，生物安全二级
独立接地:小于1欧姆
噪音要求: 50 dB以下
管线铺设包括电力管线、水管线、气管线、数据线等。电力管线要满足电镜及其他设备的用电需求，采用高质量的电缆和配电箱，做好接地保护措施；水管线要保证水质和水压稳定，避免漏水；气管线要根据不同的气体类型（如氮气、氩气等）采用相应的管材和阀门，确保气体供应安全可靠；数据线要采用屏蔽线，减少信号干扰，保障电镜实验室设备间的数据传输。
后期验收
后期验收是保证电镜实验室建设质量的最后一道关卡，需要严格按照相关标准和规范进行验收。
设备调试由设备供应商和安装技术人员共同进行，对电镜及相关设备的各项性能指标进行测试和调整，确保设备达到最佳运行状态。调试内容包括真空度、电子束强度、成像质量、分辨率等，调试结果需符合电镜实验室的设计要求。
性能检测由第三方检测机构或专业的检测人员进行，对电镜实验室的环境参数（如温度、湿度、洁净度、振动、噪声、磁场、电场等）和设备的性能指标进行全面检测，出具检测报告。检测结果应符合设计要求和相关标准，以证明电镜实验室的建设质量。
若验收过程中发现问题，要及时进行整改，整改完成后重新进行验收，直至电镜实验室完全符合要求。验收合格后，方可交付用户使用。
四、注意事项
安全方面
安全是电镜实验室建设和运行的首要原则，必须高度重视。
用电安全方面，电镜实验室的供电系统要符合国家电气规范，配备过载保护、短路保护、漏电保护等装置。电镜及其他设备的用电要严格按照说明书进行连接，避免超负荷用电。定期对电镜实验室的电力线路和设备进行检查和维护，及时发现和排除安全隐患。
化学品安全方面，样品制备过程中可能会使用各种化学品，如强酸、强碱、有机溶剂等。这些化学品要按照其性质进行分类存放，设置专门的化学品储存柜，并配备相应的防护设备（如通风橱、防护手套、护目镜等）。实验人员要严格遵守操作规程，避免化学品泄漏和接触皮肤、眼睛等，确保电镜实验室的安全。
设备安装方面
设备安装要严格按照规范操作，确保设备的稳定性和准确性，这对电镜实验室的正常运行意义重大。电镜的安装要保证水平、稳固，避免振动；设备与基础之间要采取有效的减震措施，如安装减震垫。在设备安装过程中，要避免碰撞、挤压设备，防止设备损坏，影响电镜实验室的使用。
设备安装完成后，要进行全面的检查和调试，确保设备的各项性能指标符合要求。同时，要建立设备档案，记录设备的安装、调试、维护等信息，为电镜实验室设备的后期管理提供依据。
电镜实验室的设计和建设是一项复杂的系统工程，涉及多个学科和专业领域，需要专业的团队进行规划、设计、施工和验收。作为实验室建设服务商，我们拥有丰富的经验和专业的技术，能够为用户提供从前期咨询、方案设计、设备采购、施工建设到后期验收、技术培训等一站式服务。我们将严格按照相关标准和规范，结合用户的实际需求，打造高品质的电镜实验室，为科研工作的顺利开展提供有力保障。如果您有电镜实验室建设的需求，欢迎随时与我们联系，我们将为您提供专业的解决方案和优质的服务。
